$ sudo yum -y install java-1.8.0-openjdk    # 前提環境のインストール
$ sudo curl -o /etc/yum.repos.d/jenkins.repo https://pkg.jenkins.io/redhat-stable/jenkins.repo   # Jenkins公式yumレポジトリの追加
$ sudo rpm --import https://pkg.jenkins.io/redhat-stable/jenkins.io.key # Jenkinsインストール時に使用する公開鍵を追加
$ sudo yum install jenkins # Jenkinsのインストール
$ sudo systemctl enable jenkins # 自動起動設定
$ sudo systemctl start jenkins # Jenkinsの起動
$ sudo systemctl status jenkins # 起動及び自動起動確認

※firewalldが有効になっている場合は、別途8080番へのアクセスを許可する必要があるので注意
※EC2ではセキュリティグループでアクセス制限を行う為、firewalldは標準ではインストールされていない

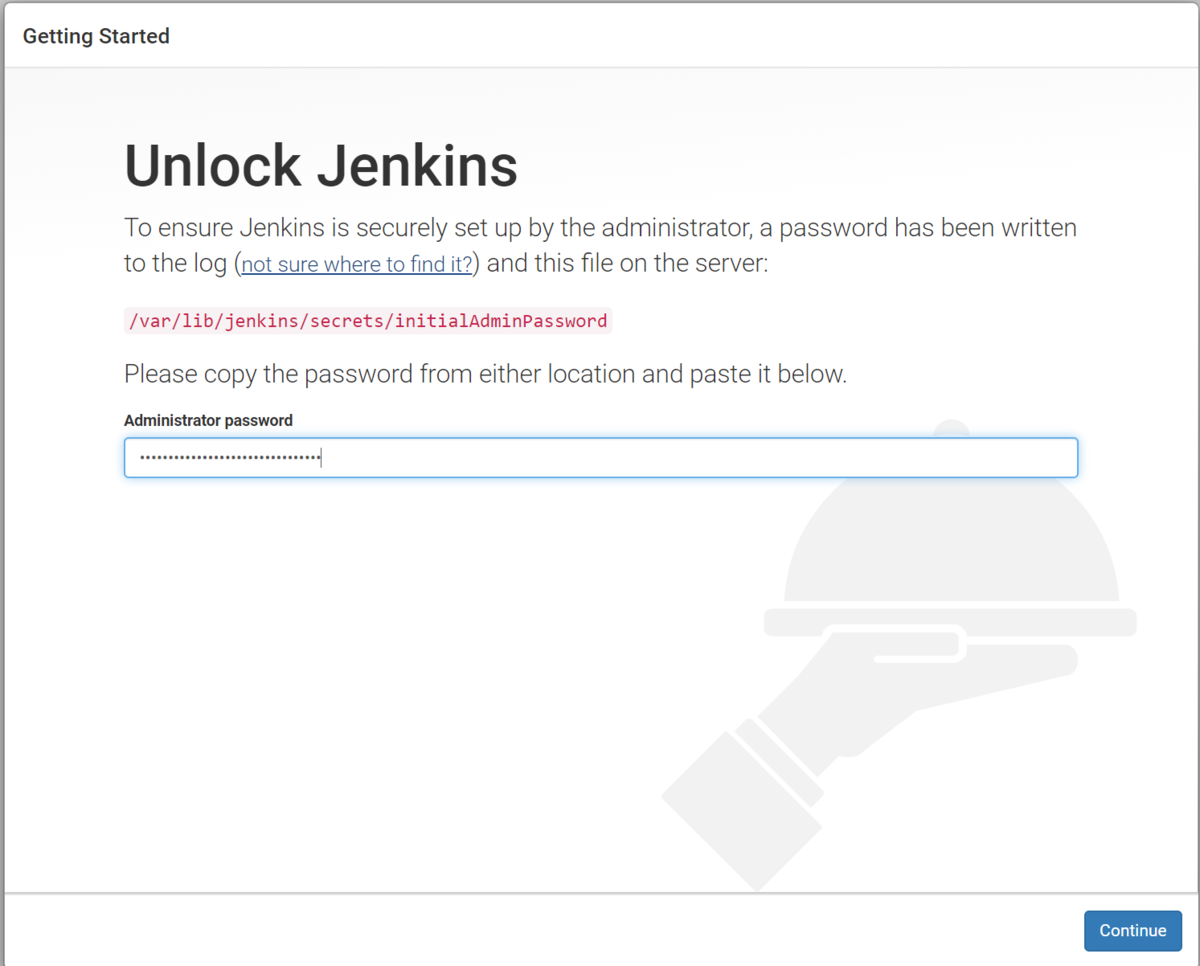

「http://(公開IP):8080/」に接続して画面に沿って初期設定を進める

$f:id:kamada-math:20191209005536p:plain$

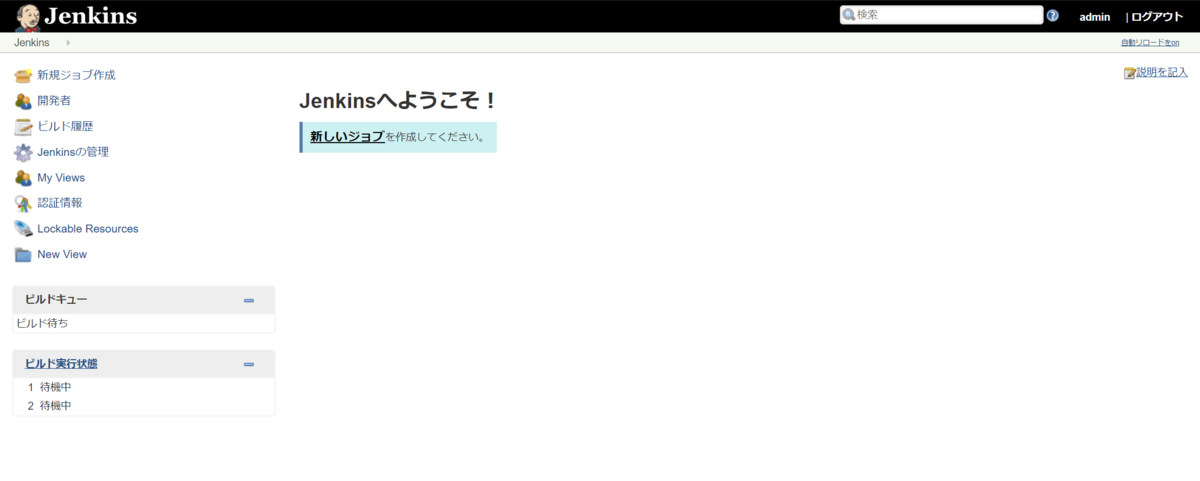

この画面まで進めれば完了 $f:id:kamada-math:20191209010248p:plain$

Jenkinsサーバ(Slave)の構築

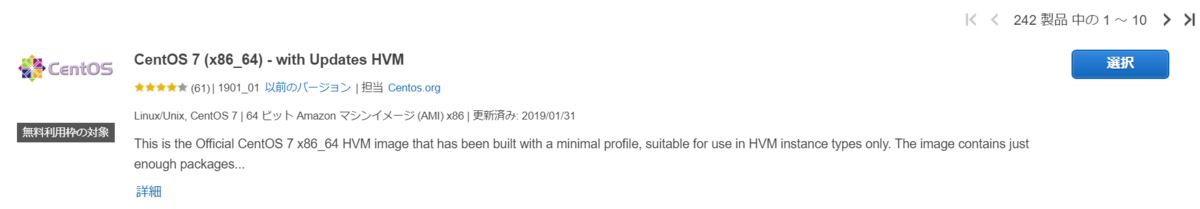

Master側と同様にCentOS7のAMIを選択して、CentOS7サーバを構築する $f:id:kamada-math:20191229193839p:plain$ ※セキュリティグループは以下のように設定する

タイプ	プロトコル	ポート範囲	ソース	用途
SSH	TCP	22	マイIP	ローカルからの接続用
SSH	TCP	22	（Master側のセキュリティグループ)	Master側からの接続用

サーバ起動後、SSH接続して、Java環境のインストール
※Masterとの連携のためにSlave側でSlave.jarを実行させる必要がある為。

$ sudo yum -y install java-1.8.0-openjdk    # 前提環境のインストール
$ sudo adduser jenkins 　# SSH接続、ジョブ実行用のユーザー作成
$ sudo passwd jenkins  # パスワードを設定
New password:（適当に入力）
Retype new password:（適当に入力）
$ su jenkins # jenkinsユーザーに切り替え
$ mkdir /home/jenkins/jenkins_slave # SlaveのJenkinsワークスペースを作成

SSH接続のための公開鍵・秘密鍵を作成

Jenkinsユーザーのまま以下を実行

$ mkdir ~/.ssh
$ cd ~/.ssh
$ ssh-keygen -t rsa  # 公開鍵・秘密鍵を作成
Enter file in which to save the key (/home/jenkins/.ssh/id_rsa):(そのままEnter)
Enter passphrase (empty for no passphrase):(適用に入力)
Enter same passphrase again:(適用に入力)
$ cat id_rsa.pub > ~/.ssh/authorized_keys # 公開鍵の配置
$ chmod 700 ~/.ssh  # ディレクトリの権限変更
$ chmod 600 ~/.ssh/authorized_keys # ファイルの権限変更
$ cat id_rsa # 秘密鍵をクリップボードに保存

Master側でのSlave側をノードとして設定する

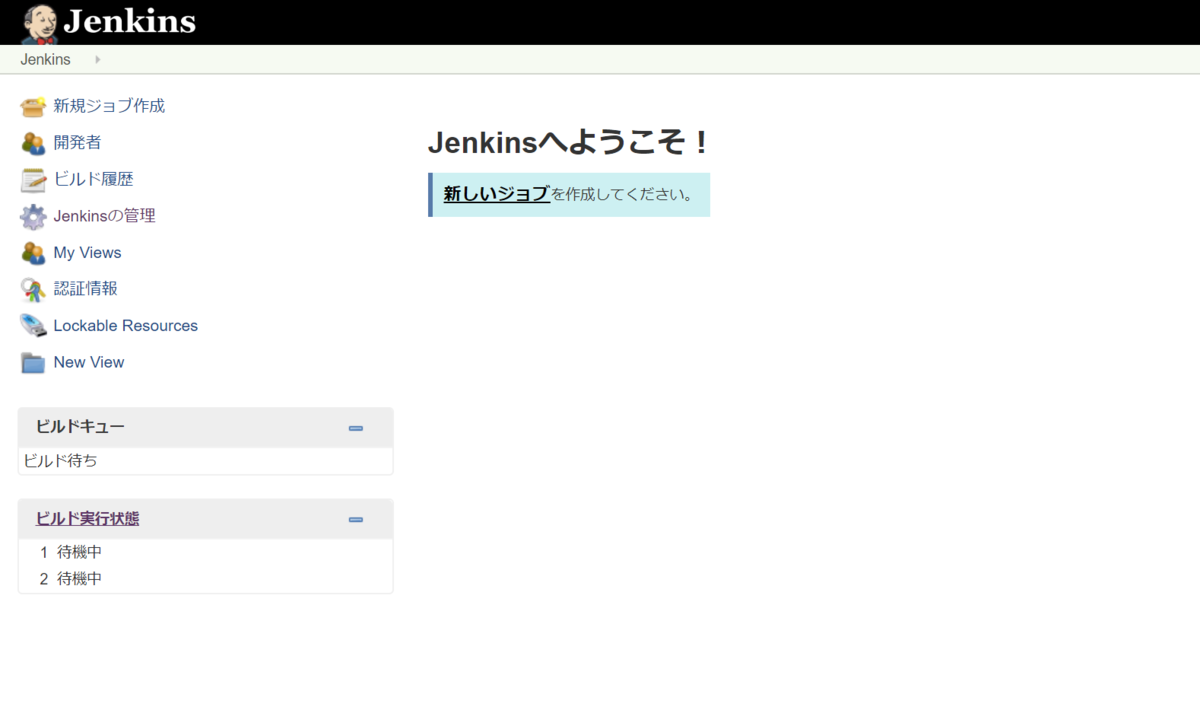

「http://(公開IP):8080/」に接続して[Jenkinsの管理]→[ノードの管理]を選択して

$f:id:kamada-math:20191231173149p:plain$ $f:id:kamada-math:20191231173046p:plain$

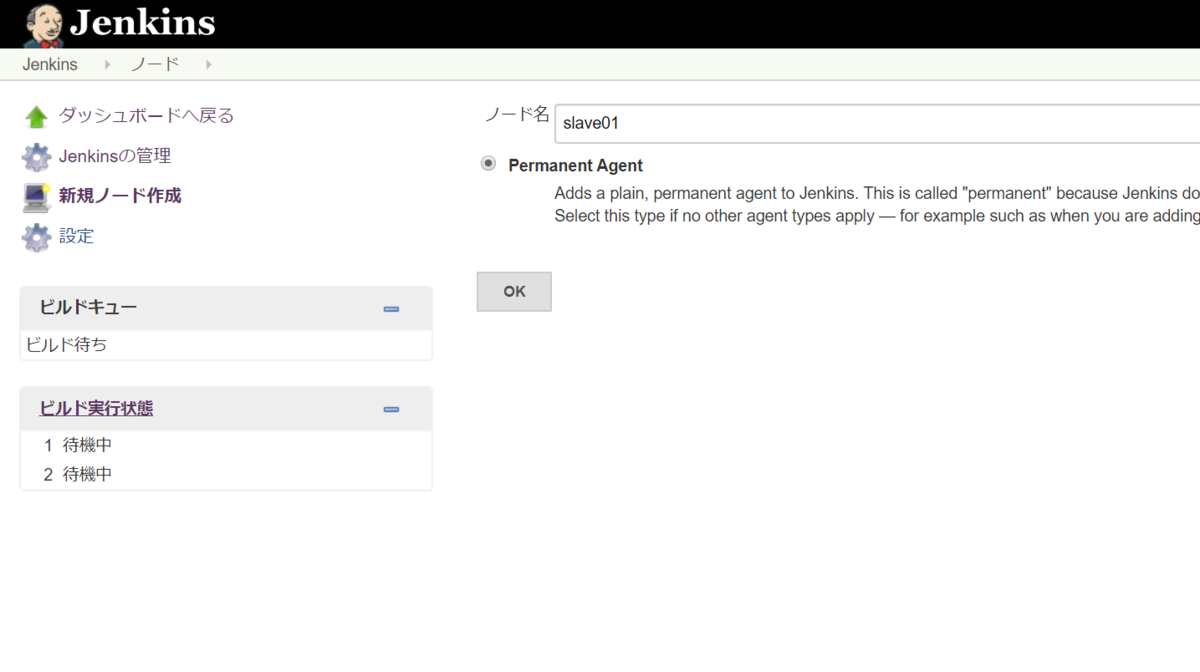

左側のノードの作成を押下 $f:id:kamada-math:20191231173252p:plain$ ノード名を入力して

$f:id:kamada-math:20191231173346p:plain$

以下のように入力する

$f:id:kamada-math:20191231211019p:plain$

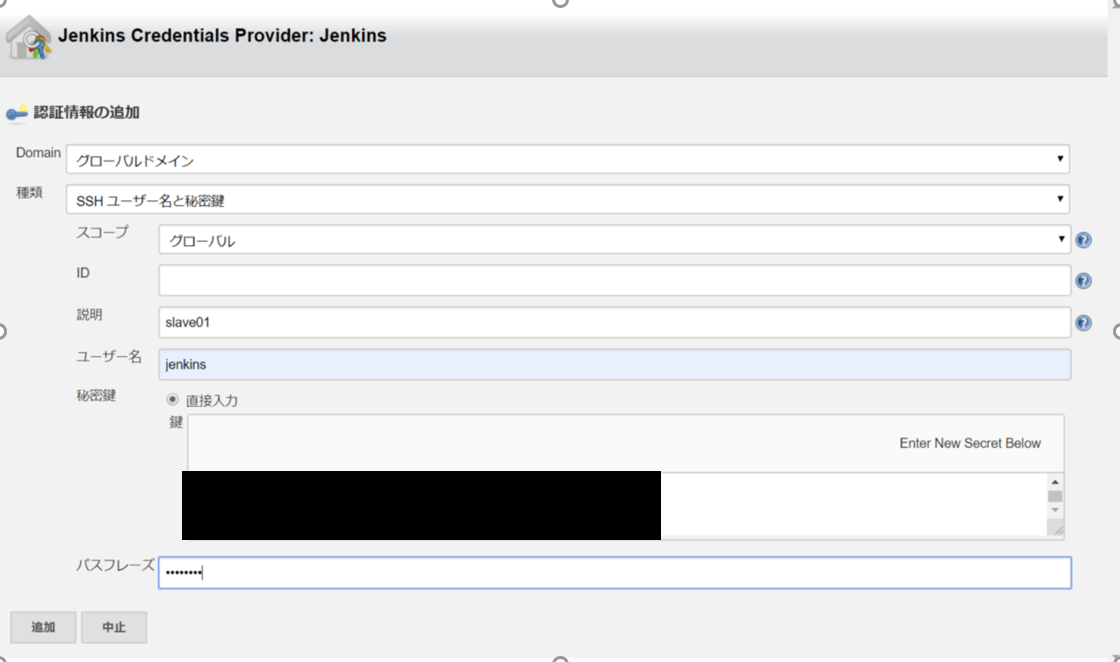

追加ボタンを押下後、以下を入力する。 $f:id:kamada-math:20191231202707p:plain$

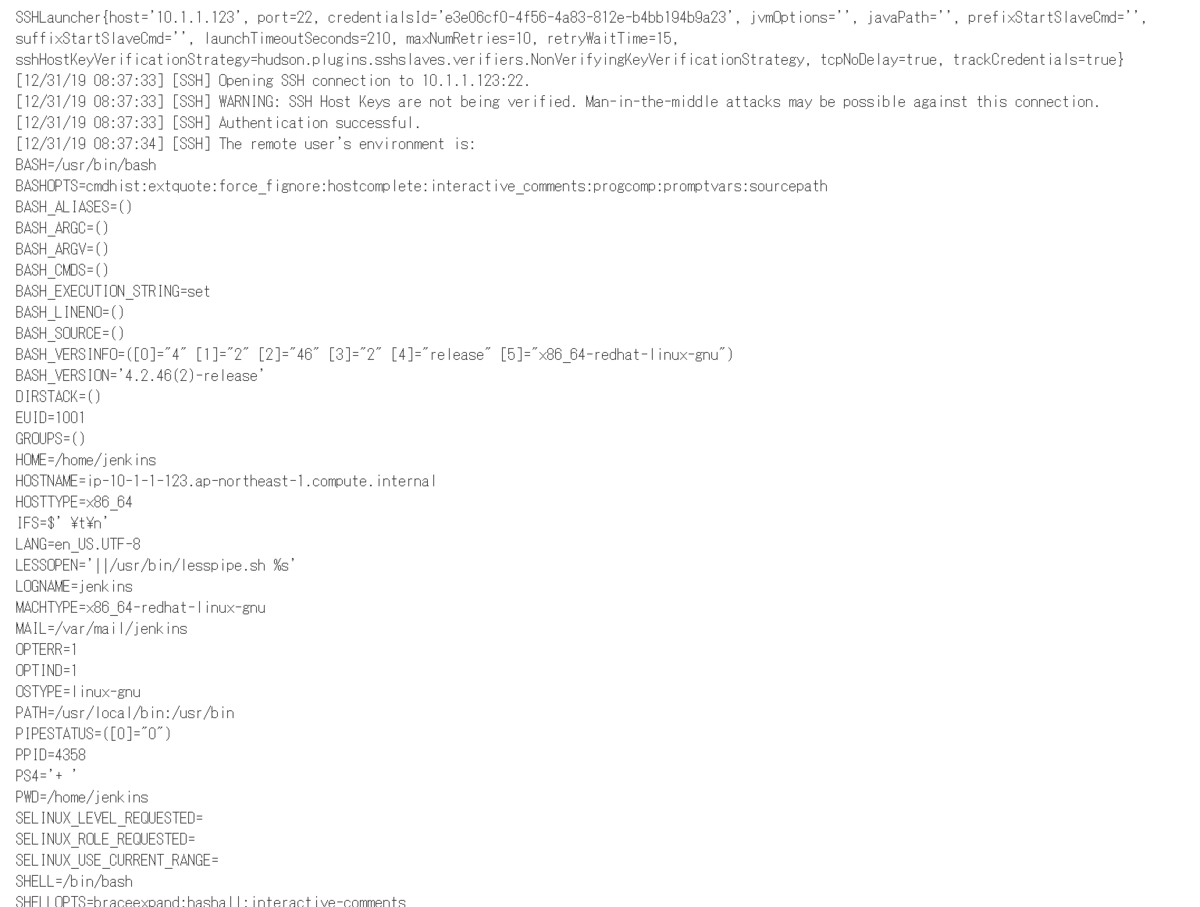

ログ確認

上手くいくとこんな感じになる $f:id:kamada-math:20191231173824p:plain$

ジョブ実行

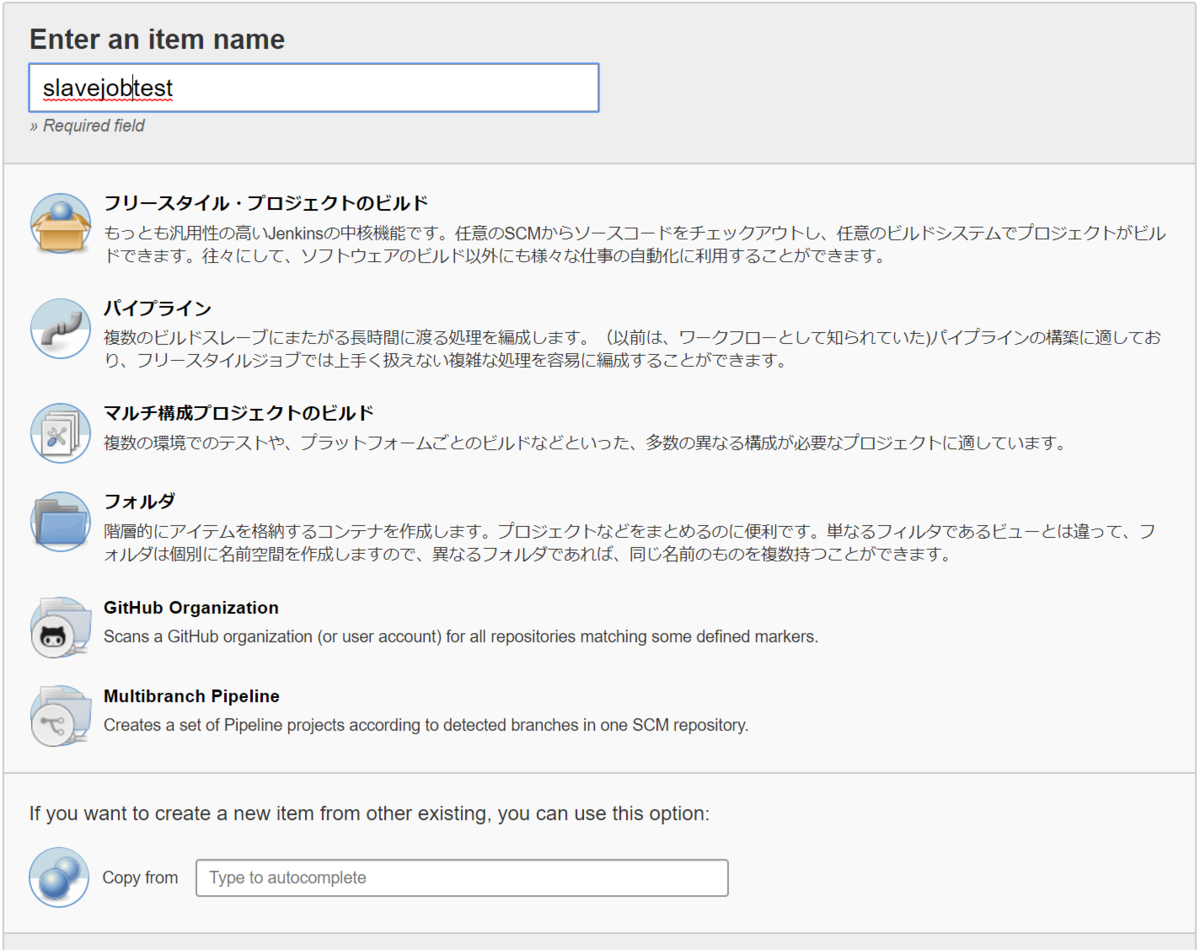

Jenkinsホーム画面より[新規ジョブ作成]、[フリースタイル・プロジェクトのビルド]を選択

$f:id:kamada-math:20191231205353p:plain$

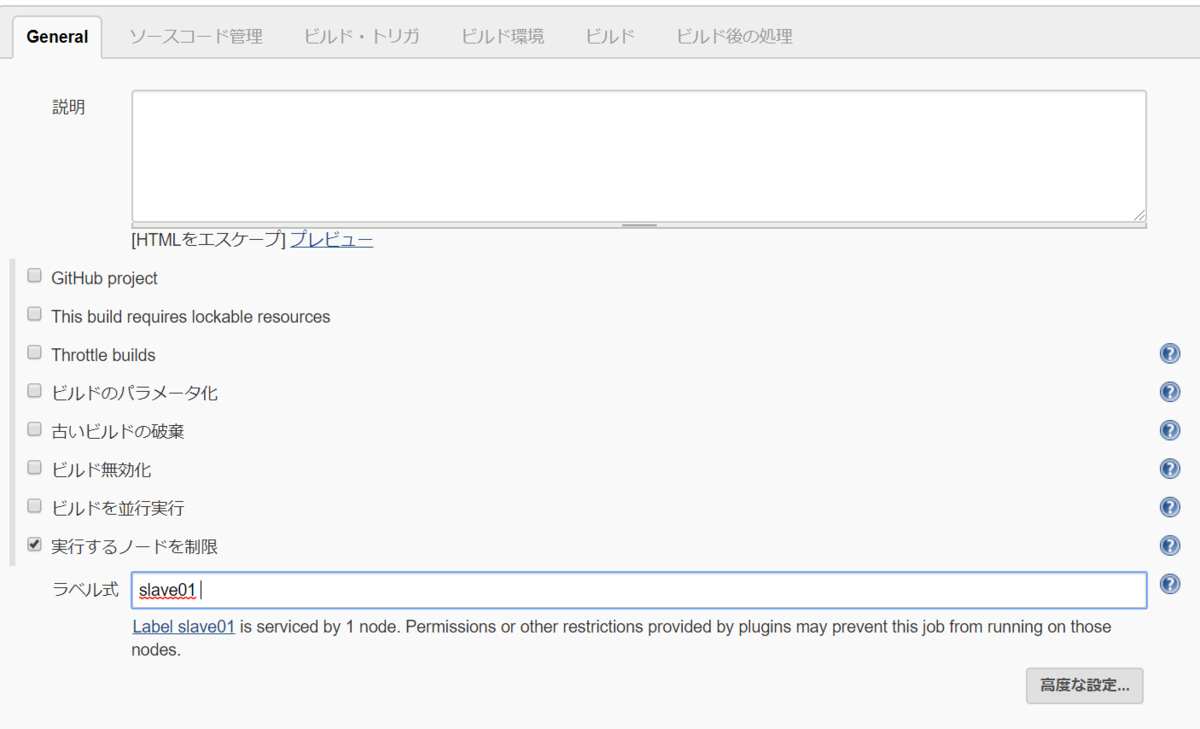

[General]→[実行するノードを制限]にチェックし、ジョブを実行するSlaveノードのラベルを入力 $f:id:kamada-math:20191231210722p:plain$

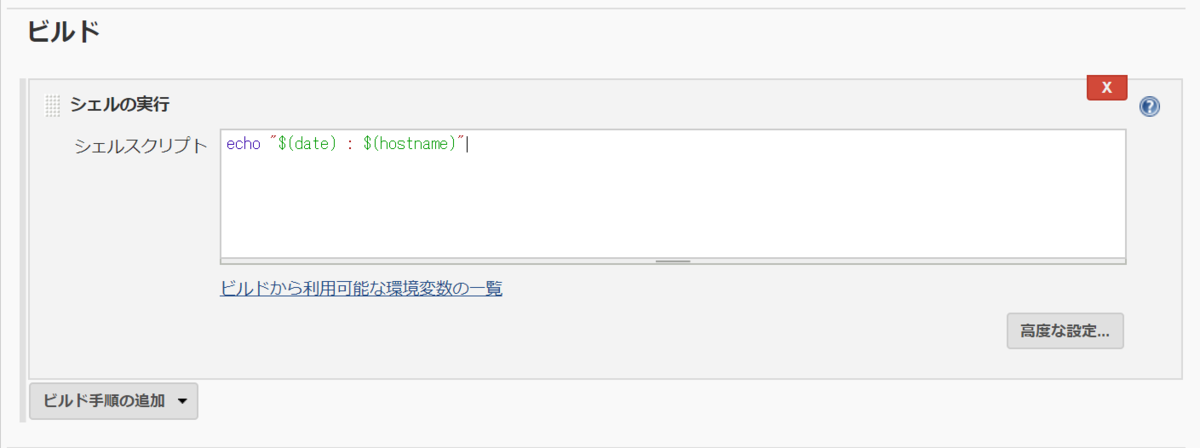

[ビルド]→[ビルドの手順]→[ビルド手順の追加]よりシェルスクリプトに適当なシェルスクリプトを入力する

$f:id:kamada-math:20191231205807p:plain$

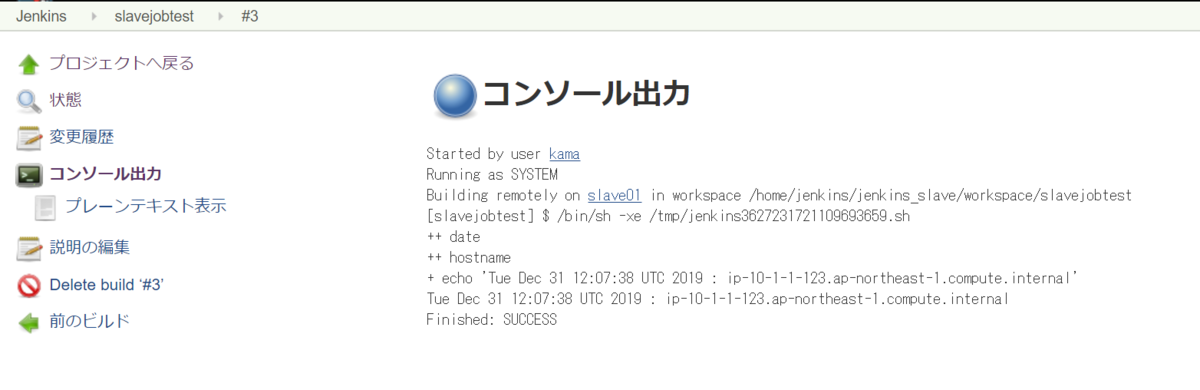

ジョブ作成後、[ビルド実行]よりジョブを手動で実行するとコンソール出力画面でSlave側でのジョブ実行が確認できる

$f:id:kamada-math:20191231210815p:plain$

参考

How to Connect to Remote SSH Agents? – CloudBees Support

How to Setup Jenkins Slaves Using Password and Keys

雑感

日本語のページを参照して進めたら、思いのほか情報が古くてはまった。今後は英語サイトを参考に進めたい。

2019-12-22

AWS(EC2)上にSpringBootアプリをデプロイする

EC2 RDS SpringBoot

Herokuといった選択肢もあるけど、せっかくならAWS上に作ったWeb アプリ（ここではSpringBootアプリ）をデプロイしたいよね。ということで、AWSを触ったことのない人でもAWS環境を構築して、デプロイできるように手順を書いてみました。用語とか、設定値の説明はほとんど書いていないです。とりあえず手を動かしながら、覚えたい人向け。　　

開発環境

Window10
Java1.8
Maven
Spring Boot 2.0.4

前提

RDB(MySQL)を利用したSpringBootアプリを作成済み
mysql-connector-javaをインストール済み
※ない場合はpom.xmlに以下を追加してください。

<dependency>
        <groupId>mysql</groupId>
        <artifactId>mysql-connector-java</artifactId>
        <scope>runtime</scope>
</dependency>

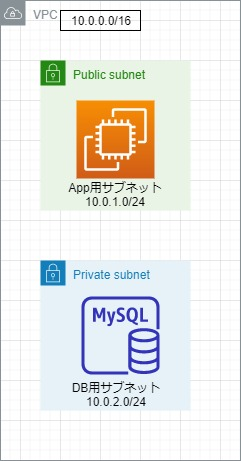

今回のゴール

以下AWS環境にSpring Bootアプリをデプロイする

$f:id:kamada-math:20191223033003p:plain$

手順

AWSインフラ構築

ざっくりとした用語説明

項目	説明
EC2	仮想サーバー
RDS	DBサーバ
VPC	EC2やRDSを立てるための大枠のアドレス空間
サブネット	VPCをさらに分割したアドレス空間
ルートテーブル	各サブネットのパケットの宛先を見て行先を決めるテーブル
パブリックサブネット	0.0.0.0/0 (デフォルトゲートウェイへの通信) がインターネットゲートウェイに流れるような設定
プライベートサブネット	上記以外のサブネット
インターネットゲートウェイ	VPC、インターネット間の通信を実現するためのもの
Elastic IP	静的な公開IPアドレス

VPC、サブネットの作成

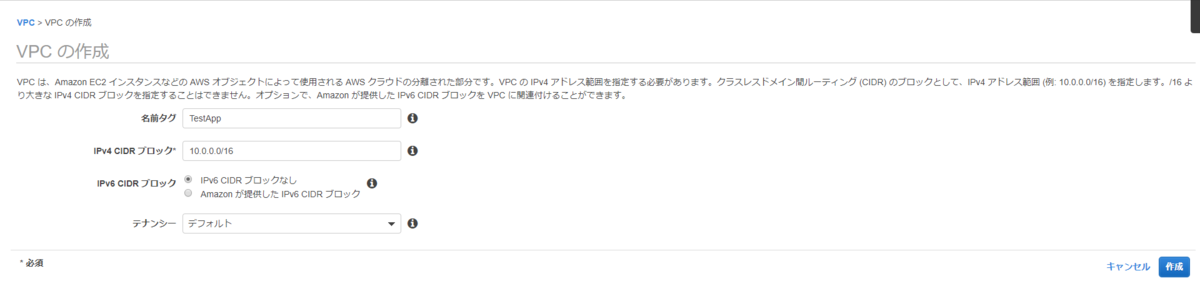

左上の[サービス]-[VPC]を選択後、[VPCの作成]より以下項目を入力して [作成]ボタンを押下

項目	設定値
名前タグ	testapp_vpc(適当に設定)
IPv4 CIDR ブロック	10.0.0.0/16

$f:id:kamada-math:20191223064512p:plain$

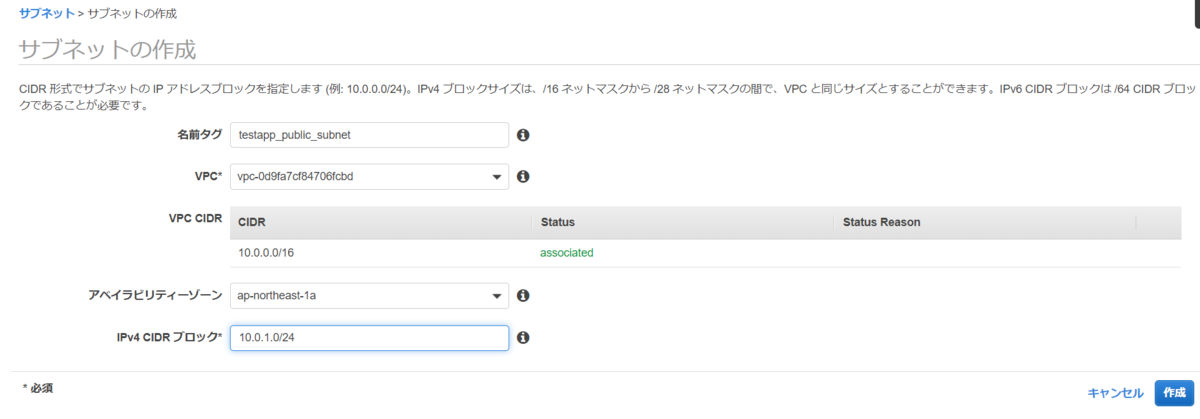

VPC作成後、左上ペインより、 [サブネット]-[サブネットの作成]より以下項目を入力して[作成]ボタンを押下

項目	設定値
名前タグ	testapp_public_subnet(適当に設定)
VPC	testapp_vpc(先ほど作成したものを選択）
IPv4 CIDR ブロック	10.0.0.0/16
アベイラビリティゾーン	ap-northeast-1a
IPv4 CIDR ブロック	10.0.1.0/24

$f:id:kamada-math:20191223093910p:plain$

同じようにして以下プライベートサブネットも作成

項目	設定値
名前タグ	testapp_private_subnet(適当に設定)
VPC	testapp_vpc(先ほど作成したものを選択）
IPv4 CIDR ブロック	10.0.0.0/16
アベイラビリティゾーン	ap-northeast-1a
IPv4 CIDR ブロック	10.0.2.0/24

$f:id:kamada-math:20191223094144p:plain$

インターネットゲートウェイ作成及びVPCとの関連付け

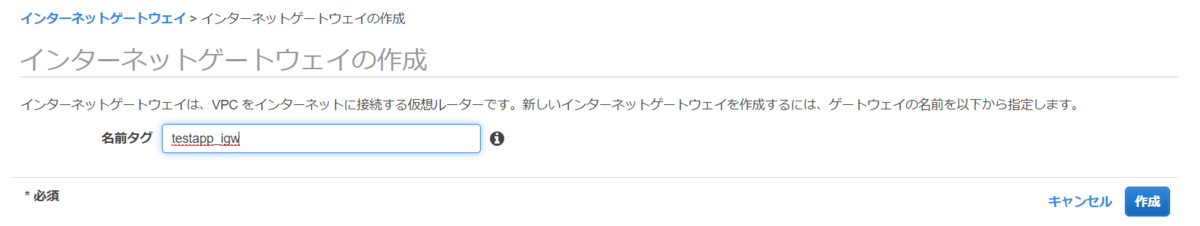

左ペインより[インターネットゲートウェイ]-[インターネットゲートウェイの作成]より以下項目を入力して[作成]ボタンを押下

$f:id:kamada-math:20191223094320p:plain$

項目	設定値
名前タグ	testapp_igw(適当に設定)

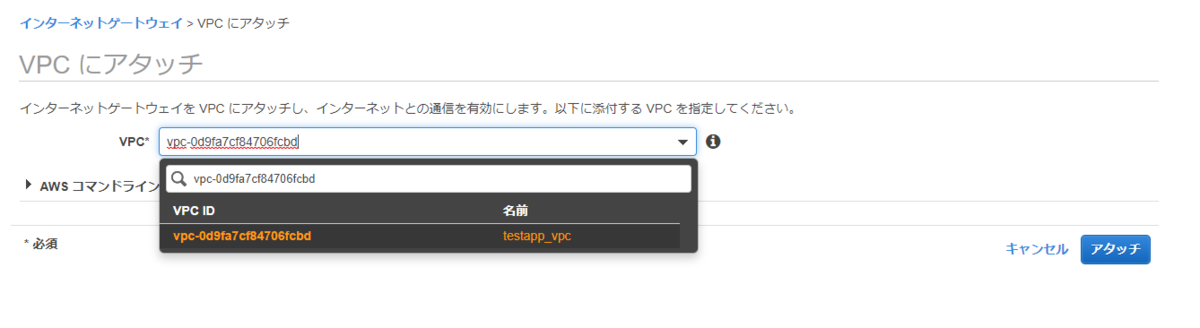

作成後、作成したインターネットゲートウェイを選択し、[アクション]-[VPCにアタッチ]より作成したVPCを選び、アタッチボタンを押下

$f:id:kamada-math:20191223094739p:plain$

ルートテーブルの作成及びサブネットとの関連付け

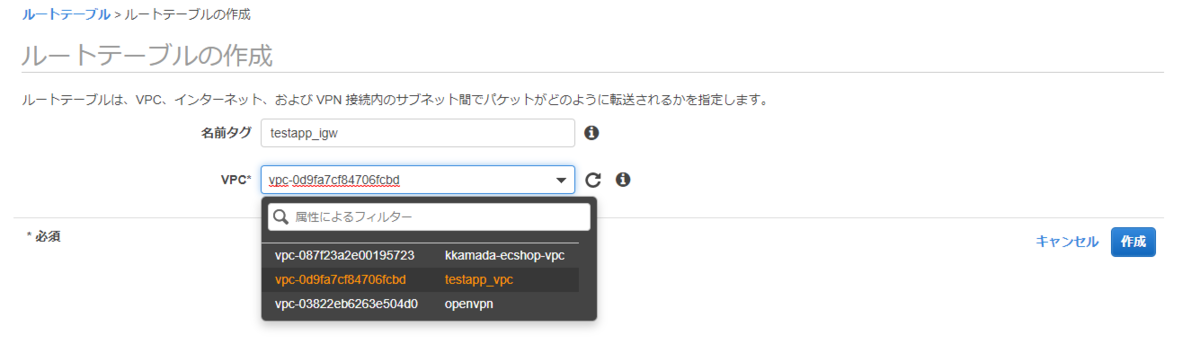

左ペインより[ルートテーブル]-[ルートテーブルの作成]より以下項目を入力して[作成]ボタンを押下

項目	設定値
名前タグ	testapp_igw(適当に設定)
VPC	testapp_vpc（先ほど作成したものを選択）

$f:id:kamada-math:20191223094857p:plain$

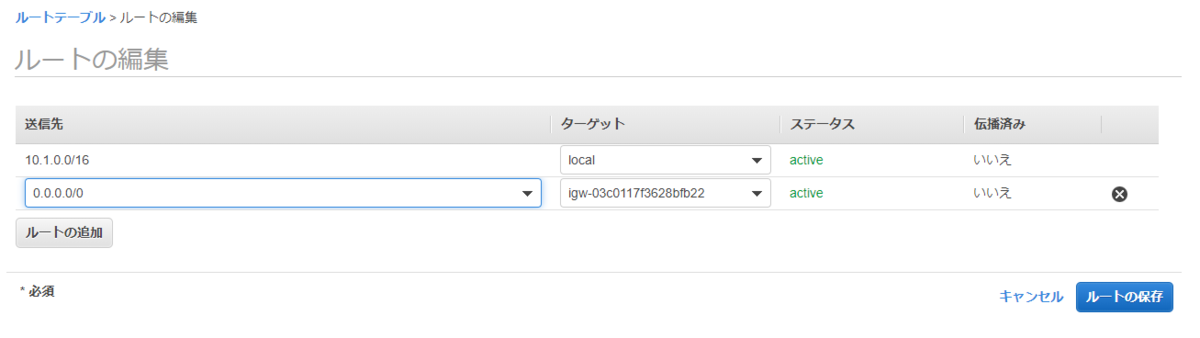

作成後、作成済みのルートテーブルを選択し、下のルートタブから [ルートの編集]を押下し、以下のルートを追加

送信先	ターゲット
0.0.0.0/0	testapp_igw（先ほど作成したインターネットゲートウェイを選択）

$f:id:kamada-math:20191223094957p:plain$

ルート追加後、作成済みのルートテーブルを選択し、[アクション]-[サブネット関連付けの編集]より
作成した公開サブネット(testapp_public_subnet)を選択し、保存ボタンを押下

EC2の作成

左上の[サービス]-[EC2]を選択後、左ペインより[インスタンス]-[インスタンスの作成]より以下項目を入力して[作成]ボタンを押下

項目	設定値
AMI	Amazon Linux2
インスタンスタイプ	t2.micro
ネットワーク	testapp_vpc(作成したVPCを選択)
サブネット	testapp_public subnet

ステップ6:セキュリティグループの設定において以下でセキュリティグループを新規作成する

タイプ	プロトコル	ポート範囲	ソース	用途
SSH	TCP	22	マイIP	サーバ接続用
カスタムTCP	TCP	(SpringBootの接続ポート)	0.0.0.0/0	ブラウザからのアクセス用

ElasticIPの作成及び関連付け

左ペインより[ElasticIP]-[ElasticIPアドレスの割り当て]より [割り当て]ボタンを押下して、ElasticIPを取得する。　　

取得後、取得したElasticIPを選択し、[アクション]-[ElasticIPアドレスの割り当て] より作成したEC2インスタンスを選択後、[関連付ける]ボタンを押下

RDSのセキュリティグループの作成

左ペインより[セキュリティグループ]-[セキュリティグループの作成]より以下項目を入力して、[作成]ボタンを押下。　

項目	設定値
セキュリティグループ名	testapp_rdssg
説明	testapp_rdssg
VPC	testapp_vpc（作成したVPC)

タイプ	プロトコル	ポート範囲	ソース	用途
MySQL/Aurora	3306	(EC2のプライベートIP)	DB接続用

RDSの作成

左上の[サービス]-[RDS]を選択後、[VPCの作成]より以下項目を入力して [作成]ボタンを押下

項目	設定値
パラメータグループファミリー	MySQL5.7
グループ名	testapp-prgr（適当に設定）
説明	testapp-prgr（適当に設定）

$f:id:kamada-math:20191223101907p:plain$ 作成後、[パラメータグループアクション]-[編集]より以下パラメータを変更（日本語の文字化けを防ぐため）

パラメータ	説明	設定値
character_set_client	クライアントの送信する文字コード	utf-8
character_set_connection	文字コードの情報がない時の文字コード	utf-8
character_set_datebase	参照しているデータベースの文字コード	utf-8
character_set_results	クライアントへ送信する文字コード	utf-8
character_set_server	既定の文字コード	utf-8

以下構成でRDSを作成する

項目	設定値
DBエンジン	MySQL
バージョン	5.7.22
テンプレート	無料利用枠
DB インスタンス識別子	testapp-rds（適当に設定）
マスターユーザー名	*******（適当に設定）
マスターパスワード	*******（適当に設定）
インスタンスタイプ	t2.micro
VPC	testapp_vpc
最初のデータベース名	*******（適当に設定）
セキュリティグループ	testapp_rdssg
パラメータグループ	testapp_prgr

EC2に接続後、各種インストール

Powershellを開き、EC2にSSH接続する

> ssh -i  "(キーペアのパス)" ec2-user@(公開IP)  # EC2にSSH接続
$ sudo yum update # yumリポジトリアップデート
$ yum install java-1.8.0-openjdk.x86_64   # SpringBootを動かすためのJavaをインストール
$ yum install mysql                                   # MySQLクライアントをインストール

RDSのエンドポイントを確認後、RDSに接続確認

> mysql -h (RDSのエンドポイント ) -P 3306 -u (マスターユーザ名) -p
> 先ほど設定したマスターパスワード入力

環境変数を設定して、SpringBootアプリの接続情報を上書きする

※ 公式リファレンスを見るとapplication.propertiesよりも環境変数のほうが読み込み優先度が高いことがわかる

Spring Boot Reference Documentation

$ vim ~/.bach_profile  # 環境変数の設定
export SPRING_DATASOURCE_URL=jdbc:mysql://(RDSのエンドポイント):3306/（作成したDB名)
export SPRING_DATASOURCE_USERNAME=（設定したマスターユーザー）
export SPRING_DATASOURCE_PASSWORD=（設定したマスターユーザーのパスワード）
export SPRING_DATASOURCE_DRIVER_CLASS_NAME=com.mysql.jdbc.Driver

$ source ~/.bash_profile  # 反映

接続確認後、切断

ローカル環境でSpringBootアプリをMavenビルド

> cd (SpringBootアプリのパス)
> mvnw package

EC2上にデプロイ

EC2にsftp接続後、デプロイ

> cd (ビルド後のjarファイルのあるフォルダパス)
> sftp -i  "(キーペアのパス)" ec2-user@(公開IP)
sftp > put （jarファイル)

EC2に接続後、アプリ起動

> ssh -i  "(キーペアのパス)" ec2-user@(公開IP)  # EC2にSSH接続
$ java -jar ~/（jarファイル)

ブラウザからアクセス

http://(公開IPアドレス):(SpringBootの起動ポート番号)/にアクセスして DB接続できているかを確認する

参考

AWS EC2上で Spring Bootアプリ起動 - 闘うITエンジニアの覚え書き

Spring Boot Reference Documentation

Spring-Bootの設定プロパティと環境変数 - Qiita

雑感

AWSコンソール上でやるのはやっぱりしんどいし、手順も面倒くさい。あと、Paasの方が楽やん。
