AWS(EC2)上にSpringBootアプリをデプロイする

Herokuといった選択肢もあるけど、せっかくならAWS上に作ったWeb アプリ(ここではSpringBootアプリ)をデプロイしたいよね。ということで、AWSを触ったことのない人でもAWS環境を構築して、デプロイできるように手順を書いてみました。 用語とか、設定値の説明はほとんど書いていないです。とりあえず手を動かしながら、覚えたい人向け。

目次

開発環境

Window10
Java1.8
Maven
Spring Boot 2.0.4

前提

  • RDB(MySQL)を利用したSpringBootアプリを作成済み
  • mysql-connector-javaをインストール済み
    ※ない場合はpom.xmlに以下を追加してください。
<dependency>
        <groupId>mysql</groupId>
        <artifactId>mysql-connector-java</artifactId>
        <scope>runtime</scope>
</dependency>

今回のゴール

以下AWS環境にSpring Bootアプリをデプロイする

f:id:kamada-math:20191223033003p:plain

手順

AWSインフラ構築

ざっくりとした用語説明

項目 説明
EC2 仮想サーバー
RDS DBサーバ
VPC EC2やRDSを立てるための大枠のアドレス空間
サブネット VPCをさらに分割したアドレス空間
ルートテーブル 各サブネットのパケットの宛先を見て行先を決めるテーブル
パブリックサブネット 0.0.0.0/0 (デフォルトゲートウェイへの通信) がインターネットゲートウェイに流れるような設定
プライベートサブネット 上記以外のサブネット
インターネットゲートウェイ VPC、インターネット間の通信を実現するためのもの
Elastic IP 静的な公開IPアドレス

VPC、サブネットの作成

左上の[サービス]-[VPC]を選択後、[VPCの作成]より以下項目を入力して [作成]ボタンを押下

項目 設定値
名前タグ testapp_vpc(適当に設定)
IPv4 CIDR ブロック 10.0.0.0/16

f:id:kamada-math:20191223064512p:plain

VPC作成後、左上ペインより、 [サブネット]-[サブネットの作成]より以下項目を入力して[作成]ボタンを押下

項目 設定値
名前タグ testapp_public_subnet(適当に設定)
VPC testapp_vpc(先ほど作成したものを選択)
IPv4 CIDR ブロック 10.0.0.0/16
アベイラビリティゾーン ap-northeast-1a
IPv4 CIDR ブロック 10.0.1.0/24

f:id:kamada-math:20191223093910p:plain

同じようにして以下プライベートサブネットも作成

項目 設定値
名前タグ testapp_private_subnet(適当に設定)
VPC testapp_vpc(先ほど作成したものを選択)
IPv4 CIDR ブロック 10.0.0.0/16
アベイラビリティゾーン ap-northeast-1a
IPv4 CIDR ブロック 10.0.2.0/24

f:id:kamada-math:20191223094144p:plain

インターネットゲートウェイ作成及びVPCとの関連付け

左ペインより[インターネットゲートウェイ]-[インターネットゲートウェイの作成]より 以下項目を入力して[作成]ボタンを押下

f:id:kamada-math:20191223094320p:plain

項目 設定値
名前タグ testapp_igw(適当に設定)

作成後、作成したインターネットゲートウェイを選択し、[アクション]-[VPCにアタッチ]より作成したVPCを選び、アタッチボタンを押下

f:id:kamada-math:20191223094739p:plain

ルートテーブルの作成及びサブネットとの関連付け

左ペインより[ルートテーブル]-[ルートテーブルの作成]より 以下項目を入力して[作成]ボタンを押下

項目 設定値
名前タグ testapp_igw(適当に設定)
VPC testapp_vpc(先ほど作成したものを選択)

f:id:kamada-math:20191223094857p:plain

作成後、作成済みのルートテーブルを選択し、下のルートタブから [ルートの編集]を押下し、以下のルートを追加

送信先 ターゲット
0.0.0.0/0 testapp_igw(先ほど作成したインターネットゲートウェイを選択)

f:id:kamada-math:20191223094957p:plain

ルート追加後、作成済みのルートテーブルを選択し、[アクション]-[サブネット関連付けの編集]より
作成した公開サブネット(testapp_public_subnet)を選択し、保存ボタンを押下

EC2の作成

左上の[サービス]-[EC2]を選択後、左ペインより[インスタンス]-[インスタンスの作成]より以下項目を入力して[作成]ボタンを押下

項目 設定値
AMI Amazon Linux2
インスタンスタイプ t2.micro
ネットワーク testapp_vpc(作成したVPCを選択)
サブネット testapp_public subnet

ステップ6:セキュリティグループの設定において以下でセキュリティグループを新規作成する

タイプ プロトコル ポート範囲 ソース 用途
SSH TCP 22 マイIP サーバ接続用
カスタムTCP TCP (SpringBootの接続ポート) 0.0.0.0/0 ブラウザからのアクセス用

ElasticIPの作成及び関連付け

左ペインより[ElasticIP]-[ElasticIPアドレスの割り当て]より [割り当て]ボタンを押下して、ElasticIPを取得する。

取得後、取得したElasticIPを選択し、[アクション]-[ElasticIPアドレスの割り当て] より作成したEC2インスタンスを選択後、[関連付ける]ボタンを押下

RDSのセキュリティグループの作成

左ペインより[セキュリティグループ]-[セキュリティグループの作成]より 以下項目を入力して、[作成]ボタンを押下。

項目 設定値
セキュリティグループ名 testapp_rdssg
説明 testapp_rdssg
VPC testapp_vpc(作成したVPC)
タイプ プロトコル ポート範囲 ソース 用途
MySQL/Aurora 3306 (EC2のプライベートIP) DB接続用

RDSの作成

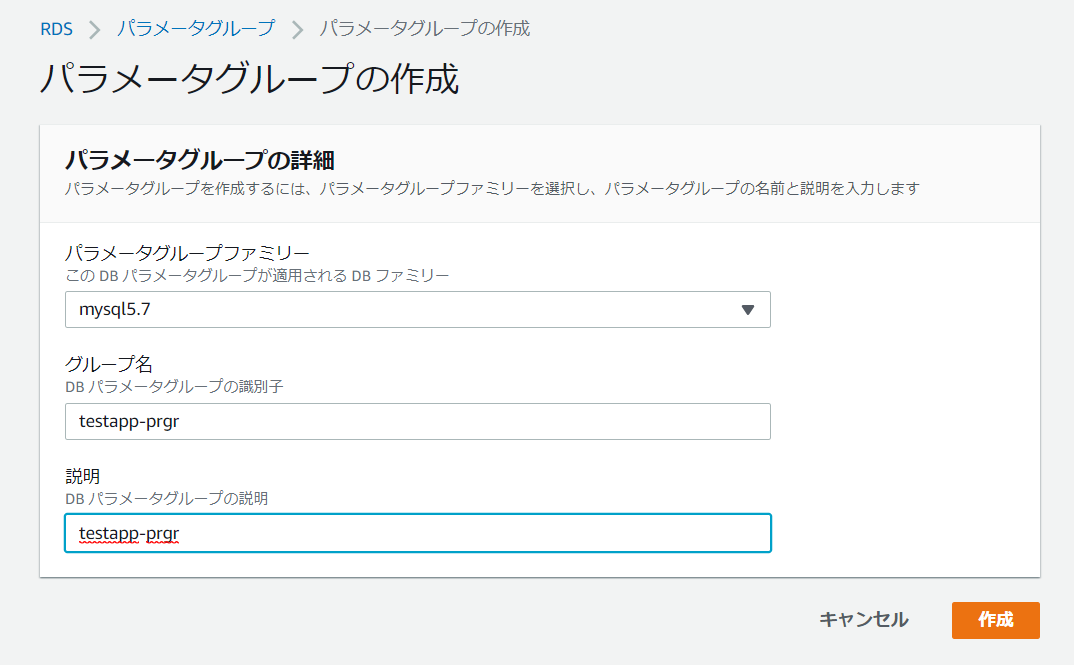

左上の[サービス]-[RDS]を選択後、[VPCの作成]より以下項目を入力して [作成]ボタンを押下

項目 設定値
パラメータグループファミリー MySQL5.7
グループ名 testapp-prgr(適当に設定)
説明 testapp-prgr(適当に設定)

f:id:kamada-math:20191223101907p:plain 作成後、[パラメータグループアクション]-[編集]より以下パラメータを変更(日本語の文字化けを防ぐため)

パラメータ 説明 設定値
character_set_client クライアントの送信する文字コード utf-8
character_set_connection 文字コードの情報がない時の文字コード utf-8
character_set_datebase 参照しているデータベースの文字コード utf-8
character_set_results クライアントへ送信する文字コード utf-8
character_set_server 既定の文字コード utf-8

以下構成でRDSを作成する

項目 設定値
DBエンジン MySQL
バージョン 5.7.22
テンプレート 無料利用枠
DB インスタンス識別子 testapp-rds(適当に設定)
マスターユーザー名 *******(適当に設定)
スターパスワード *******(適当に設定)
インスタンスタイプ t2.micro
VPC testapp_vpc
最初のデータベース名 *******(適当に設定)
セキュリティグループ testapp_rdssg
パラメータグループ testapp_prgr

EC2に接続後、各種インストール

Powershellを開き、EC2にSSH接続する

> ssh -i  "(キーペアのパス)" ec2-user@(公開IP)  # EC2にSSH接続
$ sudo yum update # yumリポジトリアップデート
$ yum install java-1.8.0-openjdk.x86_64   # SpringBootを動かすためのJavaをインストール
$ yum install mysql                                   # MySQLクライアントをインストール

RDSのエンドポイントを確認後、RDSに接続確認

> mysql -h (RDSのエンドポイント ) -P 3306 -u (マスターユーザ名) -p
> 先ほど設定したマスターパスワード入力

環境変数を設定して、SpringBootアプリの接続情報を上書きする

※ 公式リファレンスを見るとapplication.propertiesよりも環境変数のほうが読み込み優先度が高いことがわかる

Spring Boot Reference Documentation

$ vim ~/.bach_profile  # 環境変数の設定
export SPRING_DATASOURCE_URL=jdbc:mysql://(RDSのエンドポイント):3306/(作成したDB名)
export SPRING_DATASOURCE_USERNAME=(設定したマスターユーザー)
export SPRING_DATASOURCE_PASSWORD=(設定したマスターユーザーのパスワード)
export SPRING_DATASOURCE_DRIVER_CLASS_NAME=com.mysql.jdbc.Driver

$ source ~/.bash_profile  # 反映

接続確認後、切断

ローカル環境でSpringBootアプリをMavenビルド

> cd (SpringBootアプリのパス)
> mvnw package

EC2上にデプロイ

EC2にsftp接続後、デプロイ

> cd (ビルド後のjarファイルのあるフォルダパス)
> sftp -i  "(キーペアのパス)" ec2-user@(公開IP)
sftp > put (jarファイル)

EC2に接続後、アプリ起動

> ssh -i  "(キーペアのパス)" ec2-user@(公開IP)  # EC2にSSH接続
$ java -jar ~/(jarファイル)

ブラウザからアクセス

http://(公開IPアドレス):(SpringBootの起動ポート番号)/にアクセスして DB接続できているかを確認する

参考

AWS EC2上で Spring Bootアプリ起動 - 闘うITエンジニアの覚え書き

Spring Boot Reference Documentation

Spring-Bootの設定プロパティと環境変数 - Qiita

雑感

AWSコンソール上でやるのはやっぱりしんどいし、手順も面倒くさい。あと、Paasの方が楽やん。
